049088

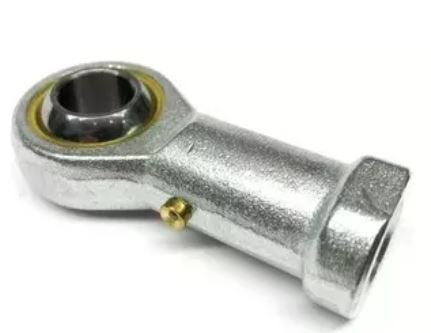

TSF5 ISB TERMINAL ROTULAR FEMEA DIREITA 5x16x35 M5x0,8 mm = PHS5A
Estoques
| Cidade | Quantidade |
|---|---|
| Bento Gonçalves | 2 |
| Caxias do Sul | 12 |
| Total | 14 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Faça login para ver o preço e inserir esse produto no carrinho.
CARACTERÍSTICAS TÉCNICAS
A testa a snodo (rod end) TSF5 é um componente mecânico com rosca fêmea, geralmente utilizado em sistemas de articulação.
d (Diâmetro interno/Furo) =5 mm
d3 (Rosca) = M5x0,8
d2 (Diâmetro externo da cabeça) = 16 mm
D (Largura da cabeça/Anel externo) = 13 mm
B (Largura do anel interno) = 8 mm
C1 (Largura do anel externo) = 6 mm
h1 (Altura do centro até a base) = 27 mm
l3 (Comprimento da rosca, mínimo) = 14 mm
l4 (Comprimento total) = 35 mm
l5 (Distância da base à cabeça) = 4 mm
l7 (Distância do centro) = 10 mm
dk (Diâmetro da esfera) = 11,11 mm
Carga Dinâmica (C) = 3,25 kN
Carga Estática (Co) = 4,1 kN
Material = Aço
Rosca à direita (fêmea)
Possui furo/niple de lubrificação
