033701

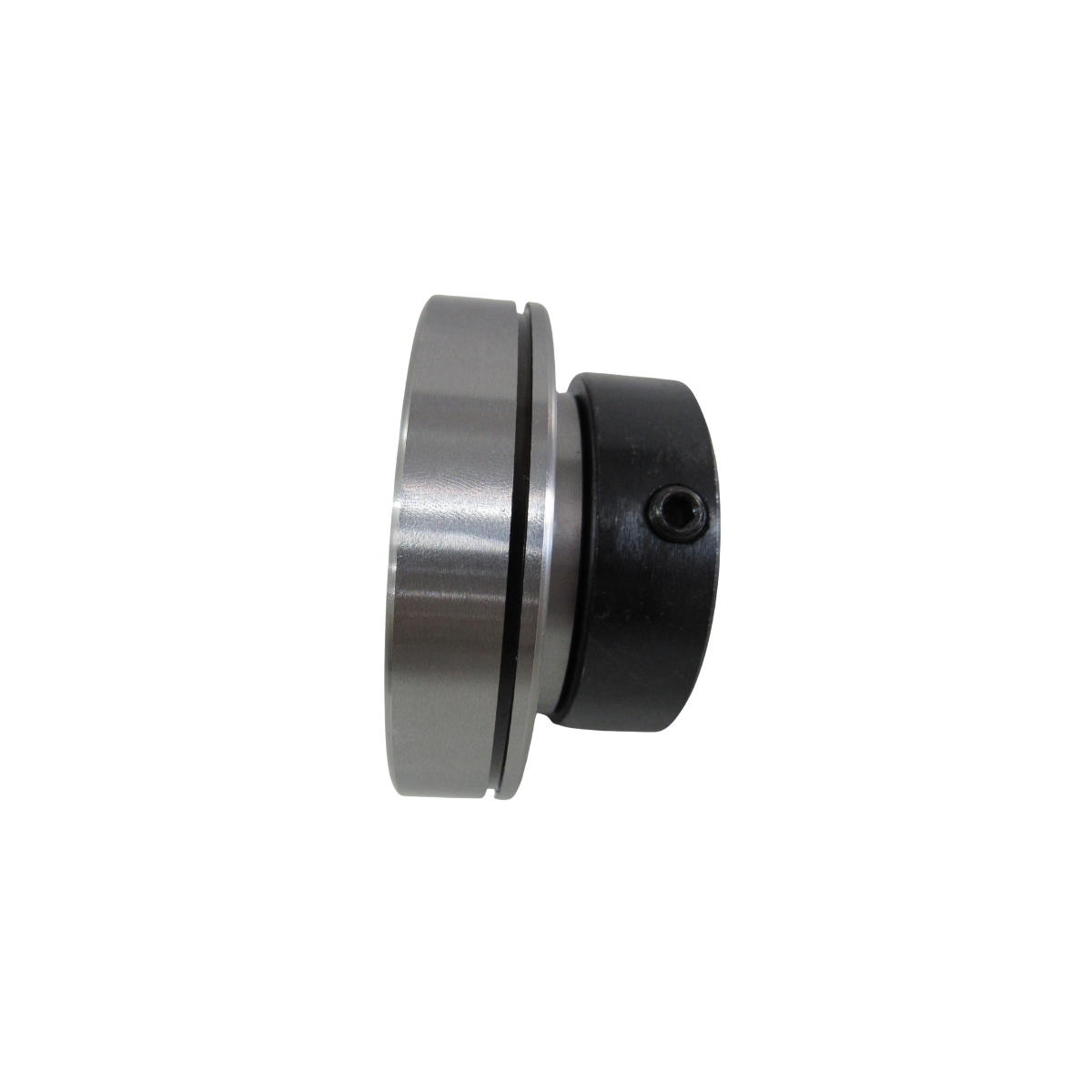

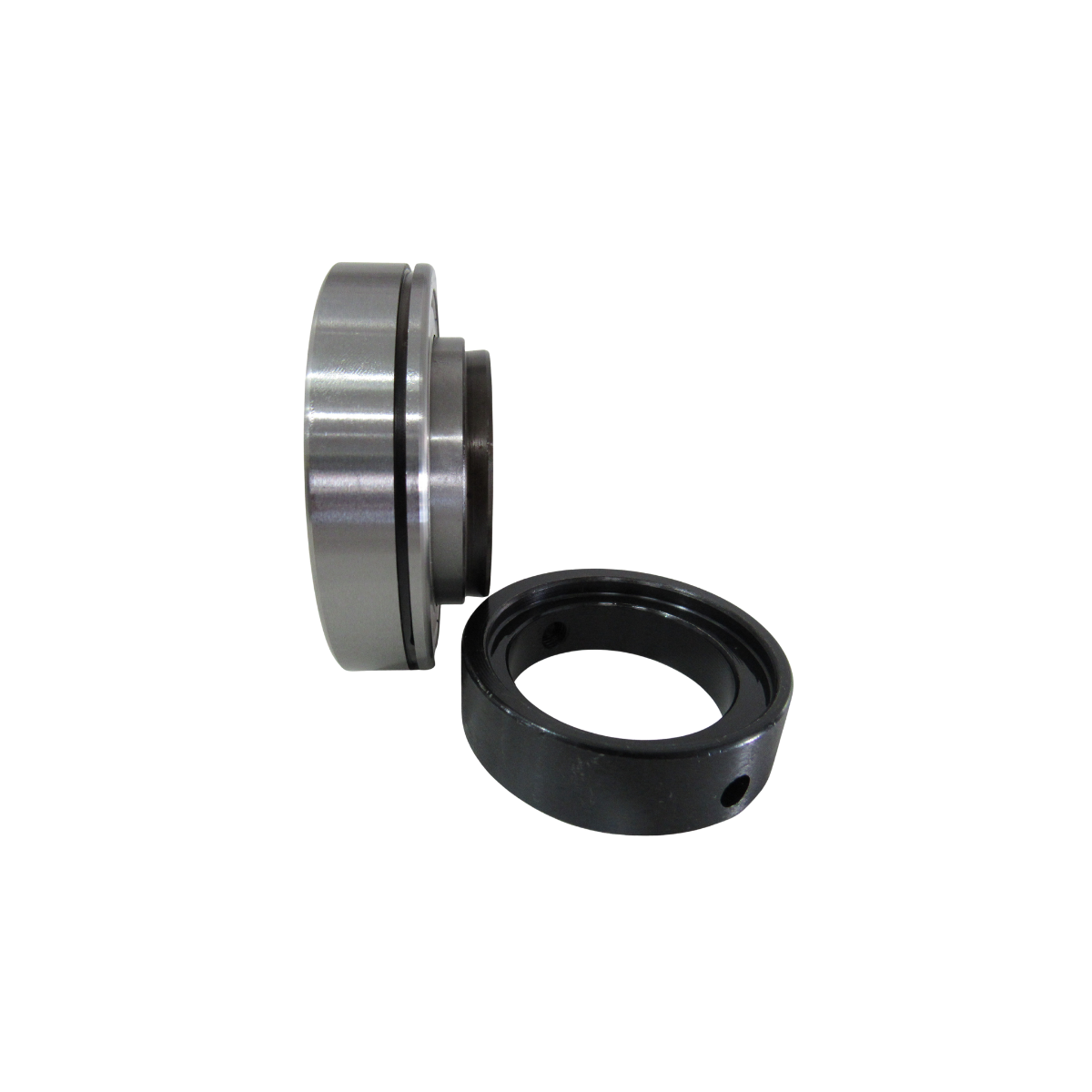

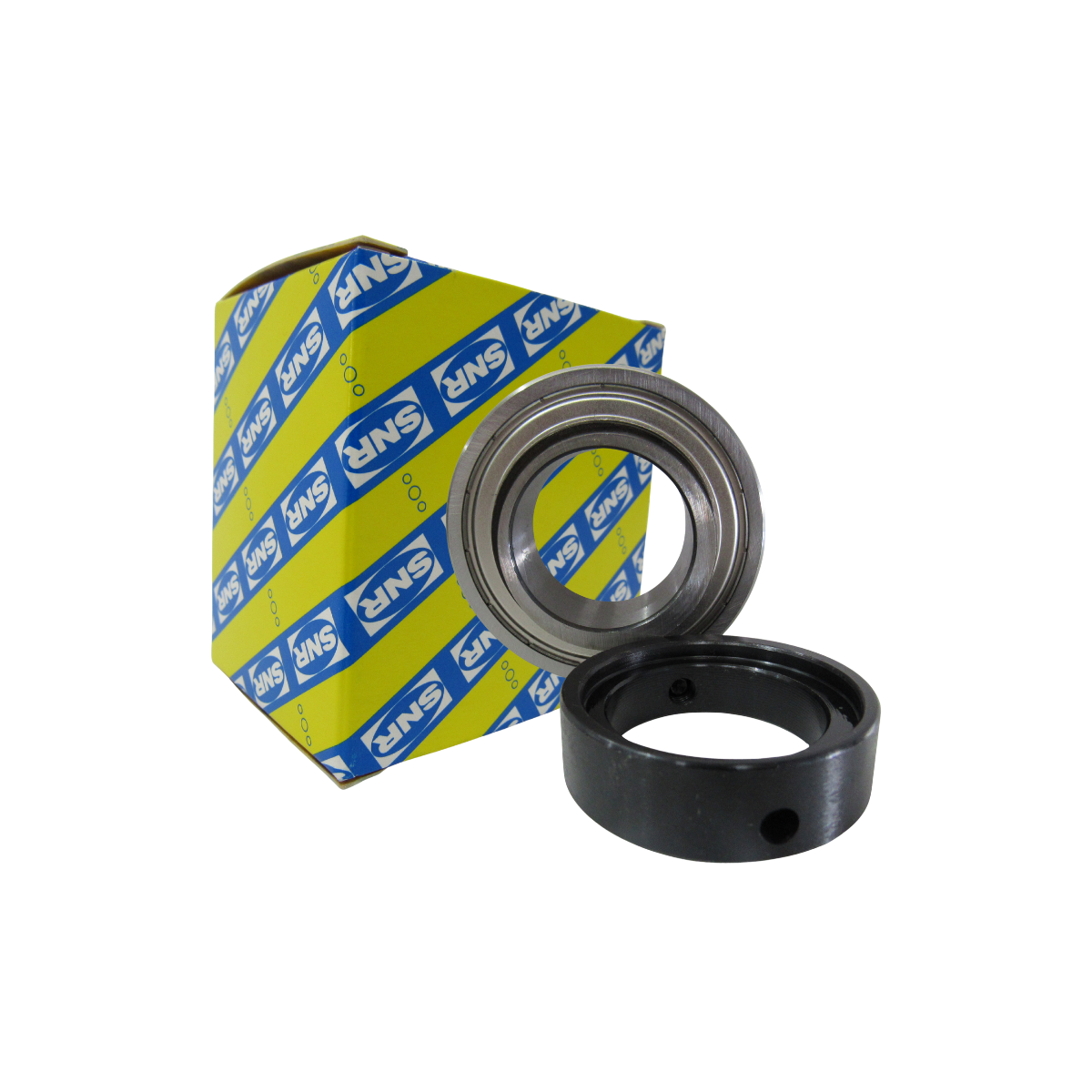

CES209 SNR ROLAMENTO FIXO ESFERAS 45X85X43,7
Estoques
| Cidade | Quantidade |
|---|---|
| Caxias do Sul | 16 |
| São Paulo | 29 |
| Total | 45 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Faça login para ver o preço e inserir esse produto no carrinho.
Diâmetro externo cilíndrico, fixado pelo anel de trava excêntrico, junta de vedação com base simples

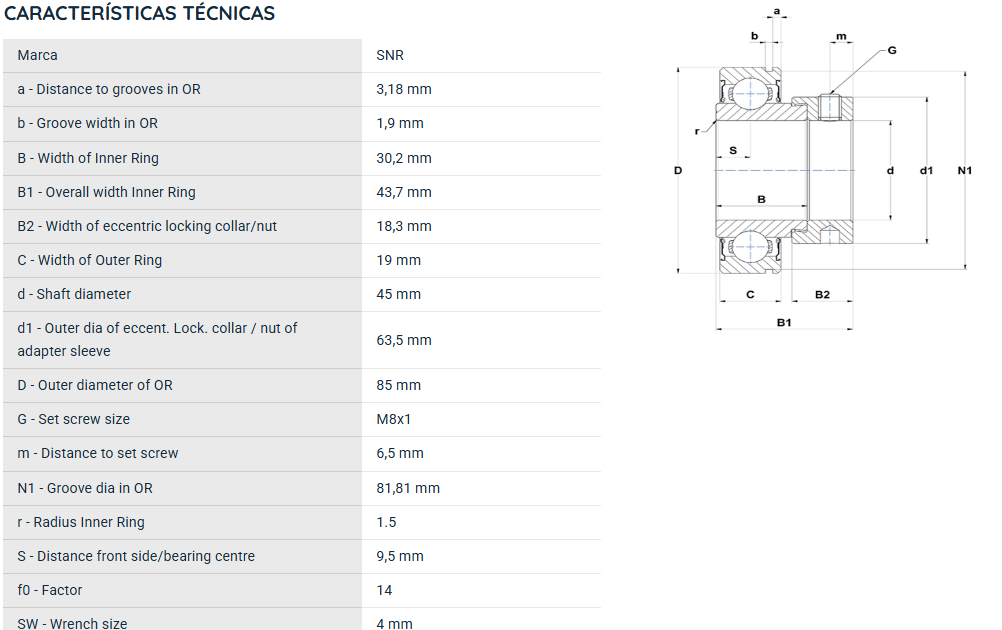

CARACTERÍSTICAS TÉCNICAS
a - Distance to grooves in OR = 3,18 mm
b - Groove width in OR = 1,9 mm
B - Width of Inner Ring = 30,2 mm
B1 - Overall width Inner Ring = 43,7 mm
B2 - Width of eccentric locking collar/nut = 18,3 mm
C - Width of Outer Ring = 19 mm
d - Shaft diameter = 45 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve = 63,5 mm
D - Outer diameter of OR = 85 mm
G - Set screw size = M8x1
m - Distance to set screw = 6,5 mm
N1 - Groove dia in OR = 81,81 mm
r - Radius Inner Ring = 1.5
S - Distance front side/bearing centre = 9,5 mm
f0 - Factor =14
SW - Wrench size = 4 mm
DESEMPENHO
C - Dynamic load rating = 31,85 kN
C0 - Static load rating = 20,8 kN
Operating temperature min. = -20 °C
Operating temperature max. = 100 °C
Torque recomendado para fixação do parafuso de pressão = 11,5 N-m
