015569

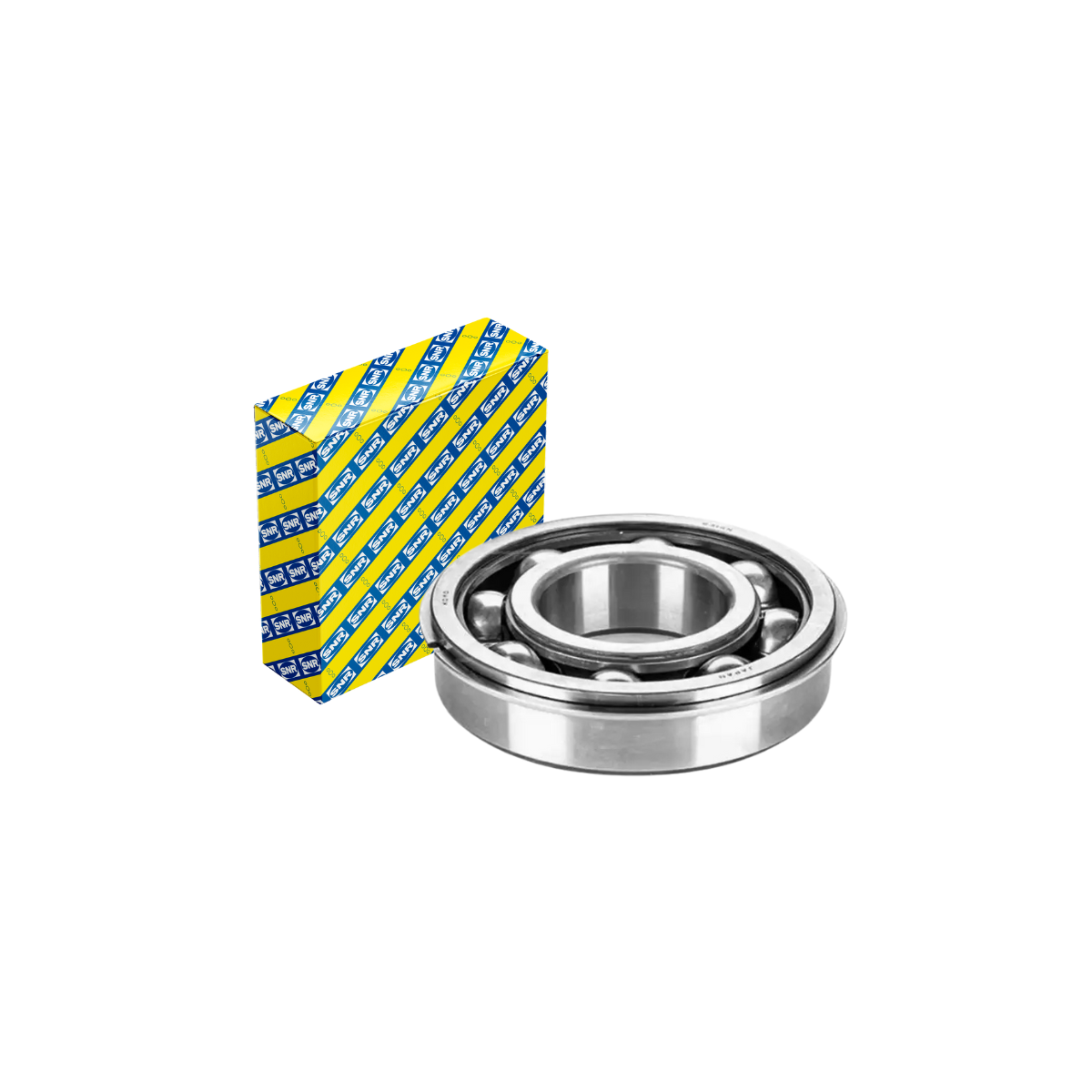

6313NRC3 SNR ROLAMENTO INDUSTRIAL FIXO ESFERAS 65X140X33(MM)
Estoques
| Cidade | Quantidade |
|---|---|
| Caxias do Sul | 1 |
| Total | 1 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Faça login para ver o preço e inserir esse produto no carrinho.
Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, aberto

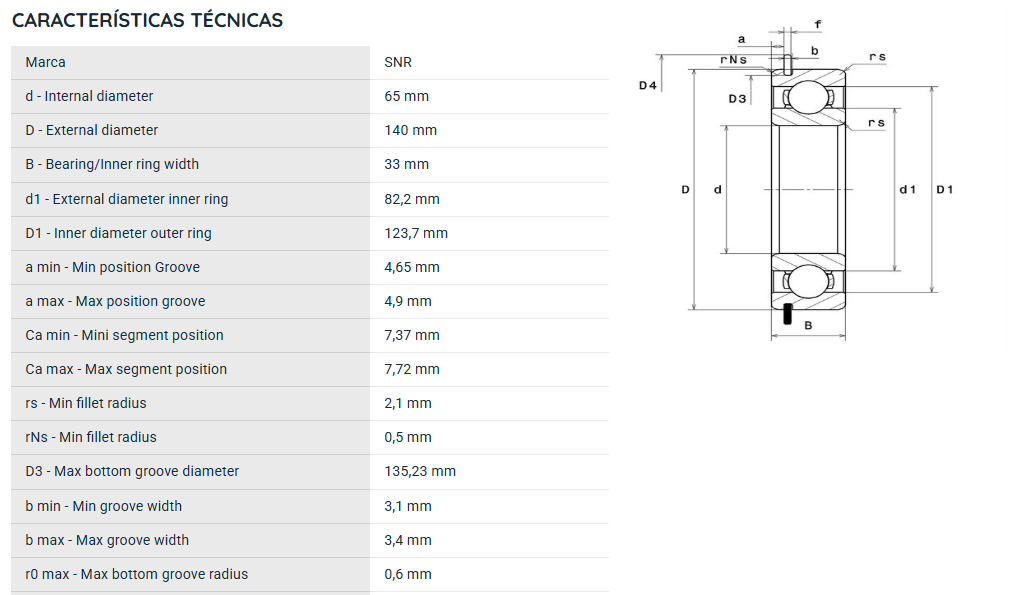

CARACTERÍSTICAS TÉCNICAS
d - Internal diameter = 65 mm
D - External diameter = 140 mm
B - Bearing/Inner ring width = 33 mm
d1 - External diameter inner ring = 82,2 mm
D1 - Inner diameter outer ring = 123,7 mm
a min - Min position Groove = 4,65 mm
a max - Max position groove = 4,9 mm
Ca min - Mini segment position = 7,37 mm
Ca max - Max segment position = 7,72 mm
rs - Min fillet radius = 2,1 mm
rNs - Min fillet radius = 0,5 mm
D3 - Max bottom groove diameter = 135,23 mm
b min - Min groove width = 3,1 mm
b max - Max groove width = 3,4 mm
r0 max - Max bottom groove radius = 0,6 mm

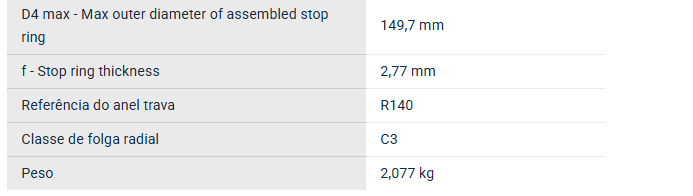

D4 max - Max outer diameter of assembled stop ring = 149,7 mm
f - Stop ring thickness = 2,77 mm
Referência do anel trava = R140
Classe de folga radial = C3
DESEMPENHO
C - Capacidade de carga dinâmica = 97,7 kN
C0 - Capacidade de carga estática = 59,8 kN
Cu - Limite de de carga à fadiga = 2,7 kN
f0 - Coefficient = 13.2
N ref - Reference thermal speed = 6400 tr/min
N lim - Mechanical Limit Speed = 8100 tr/min
Tmin - Temperatura mín de operação = -40 °C
Tmax - Temperatura máx de operação =120 °C
