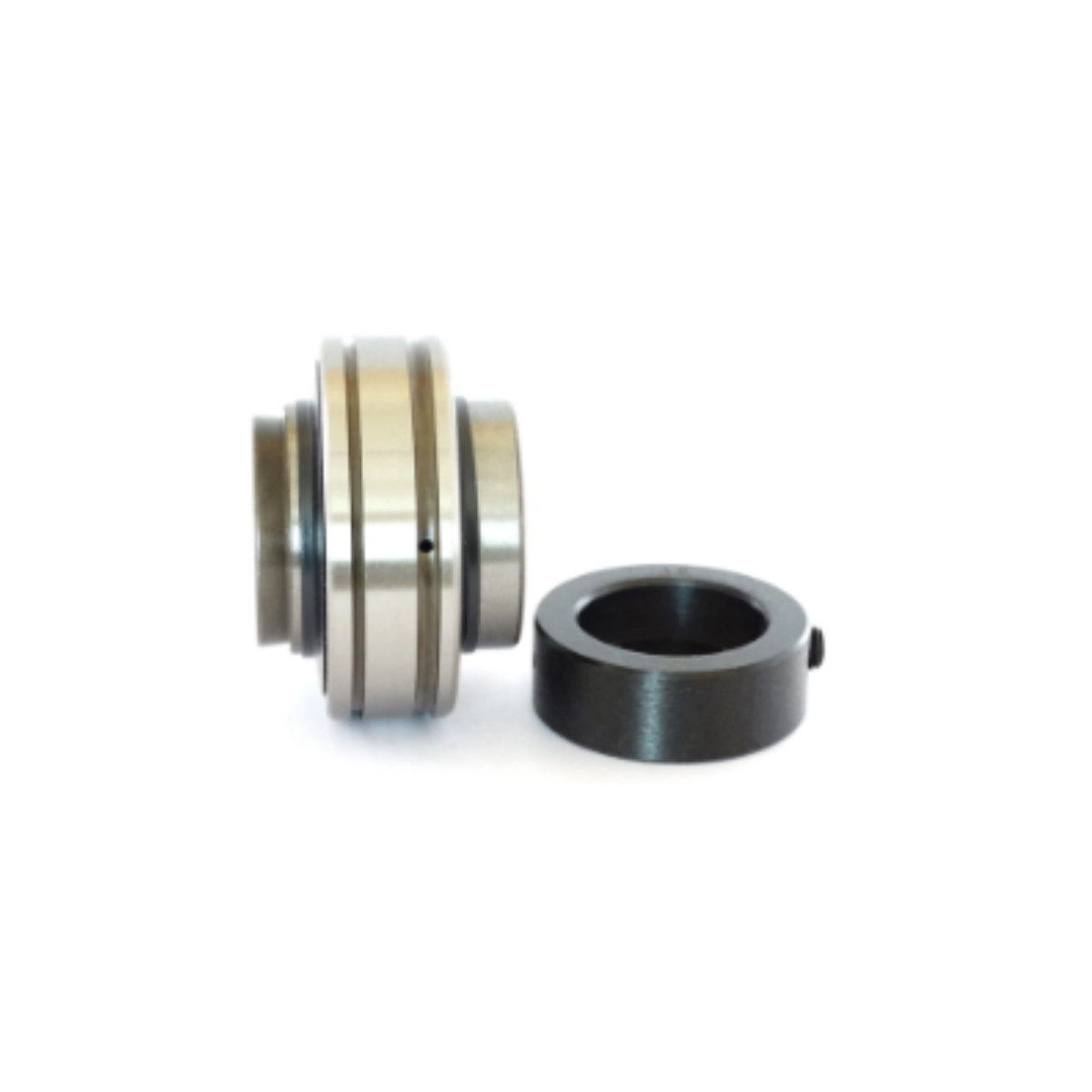

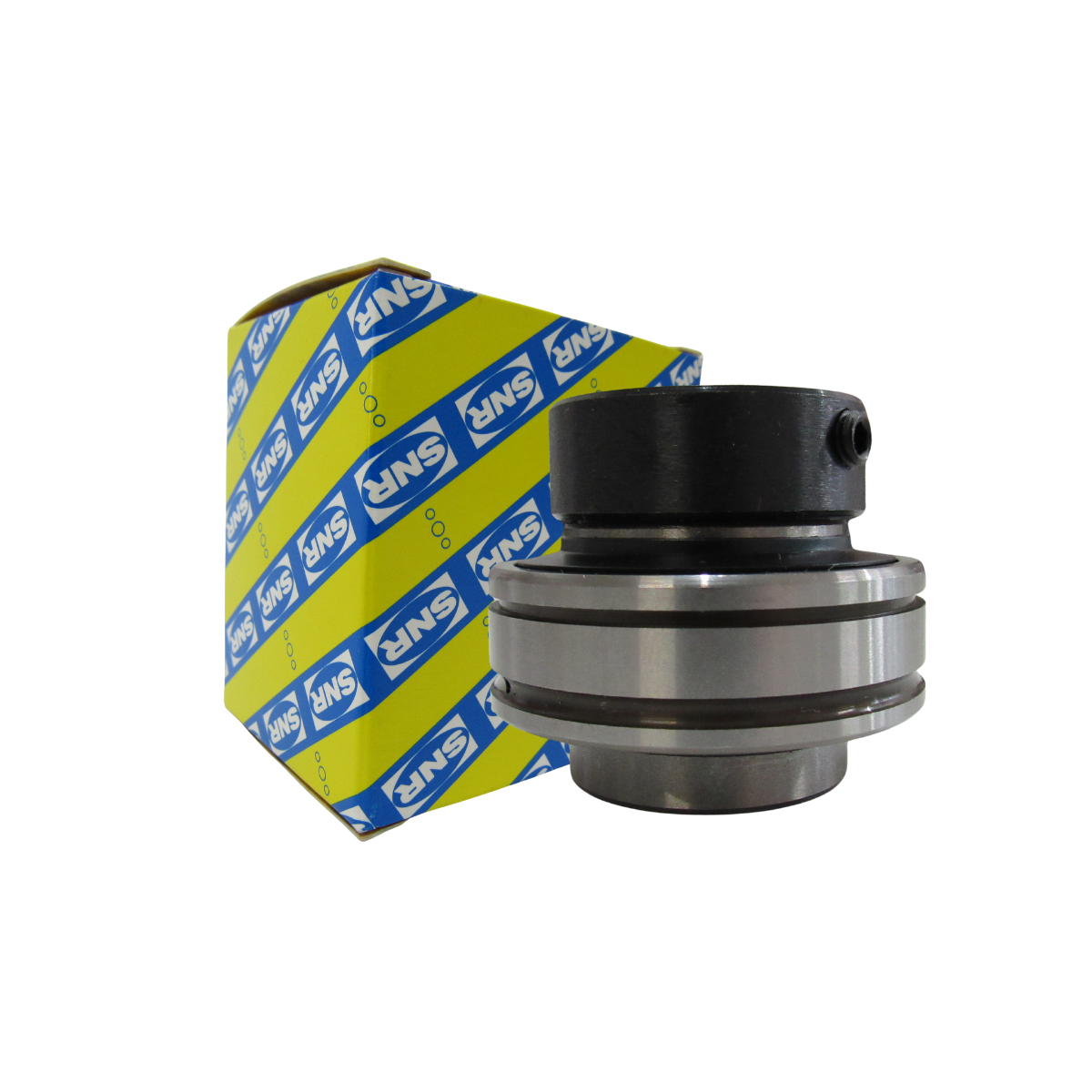

CEX20722 SNR ROLAMENTO FIXO DE ESFERAS ABAULADO 34,925X72X20/51,1

Diâmetro externo cilíndrico, fixado pelo anel de trava excêntrico junta de vedação com anel de projeção

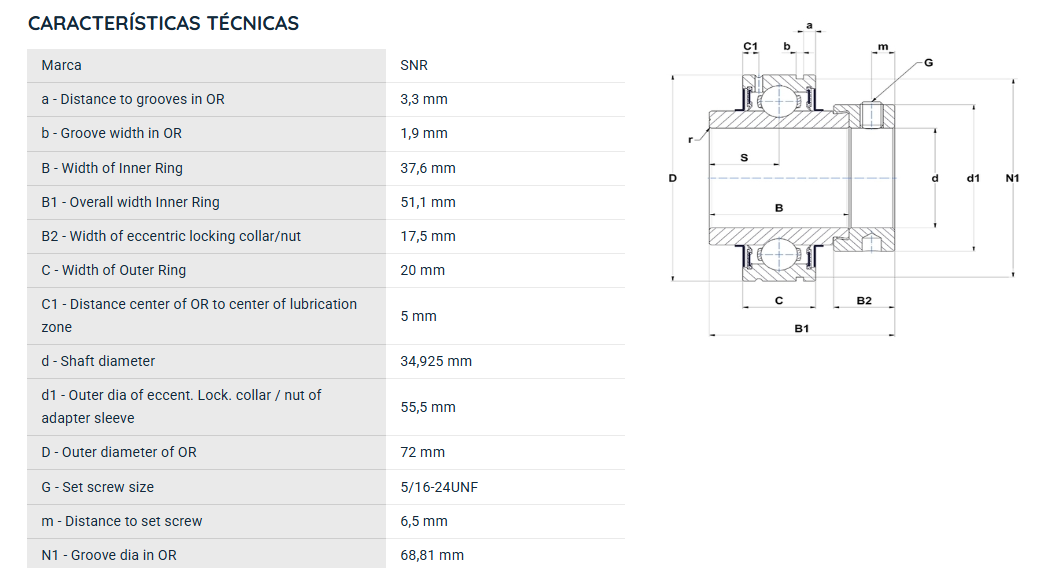

CARACTERÍSTICAS TÉCNICAS
a - Distance to grooves in OR = 3,3 mm
b - Groove width in OR = 1,9 mm
B - Width of Inner Ring = 37,6 mm
B1 - Overall width Inner Ring = 51,1 mm
B2 - Width of eccentric locking collar/nut = 17,5 mm
C - Width of Outer Ring = 20 mm
C1 - Distance center of OR to center of lubrication zone = 5 mm
d - Shaft diameter = 34,925 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve = 55,5 mm
D - Outer diameter of OR = 72 mm
G - Set screw size = 5/16-24UNF
m - Distance to set screw = 6,5 mm
N1 - Groove dia in OR = 68,81 mm

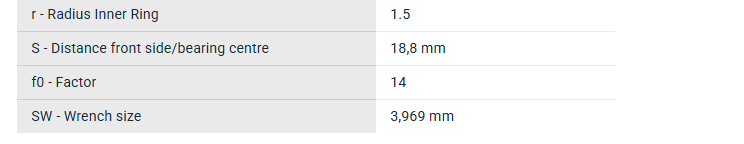

r - Radius Inner Ring = 1.5
S - Distance front side/bearing centre = 18,8 mm
f0 - Factor = 14
SW - Wrench size = 3,969 mm
DESEMPENHO
C - Dynamic load rating = 25,7 kN
C0 - Static load rating = 15,2 kN
Operating temperature min. = -20 °C
Operating temperature max. = 100 °C
Torque recomendado para fixação do parafuso de pressão = 8 N-m
