SL045012PP ISB ROLAMENTO INDUSTRIAL ROLOS CILINDRICOS = SL045012LLNRU0NZ = NAS5012UUNR= RS5012NR=NN

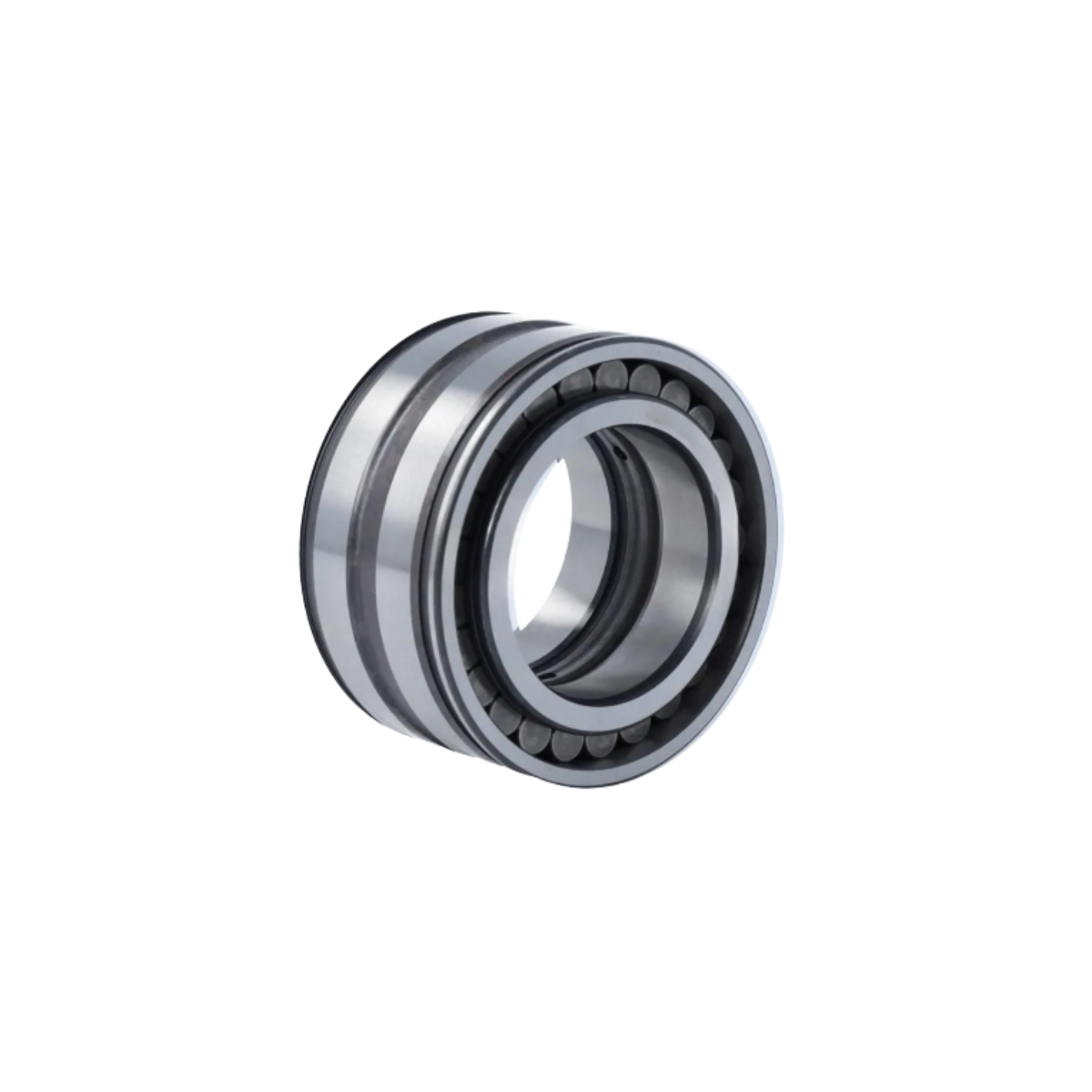

Rolamento de rolos cilíndricos
CARACTERÍSTICAS TÉCNICAS
Rolamento de rolos cilíndricos SL04..-PP, conjunto completo de rolos, duas carreiras, rolamento fixo, borda central em anel externo, 3 bordas em anel interno, modelo SL04
Dimensões principais e dados de desempenho
d = 60 mm Diâmetro do furo
D = 95 mm Diâmetro externo
B = 46 mm Largura
Cr = 125.000 N Capacidade de carga dinâmica, radial
C0r = 201.000 N Capacidade de carga estática, radial
Cur = 28.000 N Limite de carga por fadiga, radial
nG Grease = 2.180 1/min velocidade limite para lubrificação com graxa

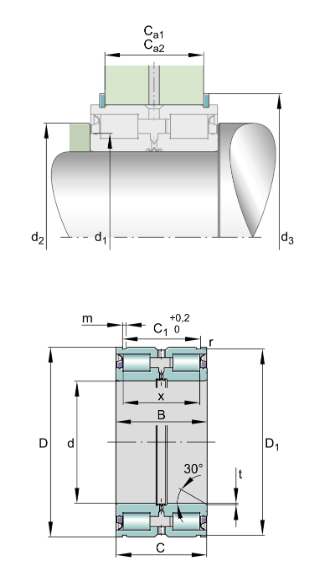

dimensões de conexão
Ca1 =35 mm Medidas de montagem para anel elástico WRE (não incluído no forn.) Tol: 0/-0,2
Ca2 = 34 mm Medidas de mont. Para anel elás. De seg. Segu. DIN471(não incl. Forn.) T: 0/-0,2
d1 = 74 mm Diâmetro do rebordo do anel interior
d2 = 79 mm Diâmetro de vedação (rebordo)
d3 = 104 mm Diâmetro externo do anel de retenção WRE
d1 min = 74 mm Diâmetro mínimo ressalto do veio
30 ° = Ângulo de chanfro
-0,2 mm = Distância inferior tolerância anel elástico
-0,2 mm = Menor distância de tolerância do anel elástico de segurança
0 mm = Distância superior tolerância anel elástico
0 mm = Maior distância de tolerância anel elástico de segurança
0 mm = Distância inferior anel tolerância ranhura
0,2 mm = Distância superior anel tolerância ranhura
Dimensões
C = 45 mm Largura do anel exterior
C1 = 40,2 mm Distância ranhuras anel
D1 = 92,4 mm Diâmetro da ranhura
m = 3,2 mm Largura da ranhura
rmin = 0,6 mm Medidas mínimas do chanfro
t = 1 mm Largura do chanfro
X = 36 mm Distância entre os corpos rolantes
Faixa de temperatura
Tmin = -20 °CTemperatura de operação min.
Tmax = 80 °C Temperatura de operação max.
