042712

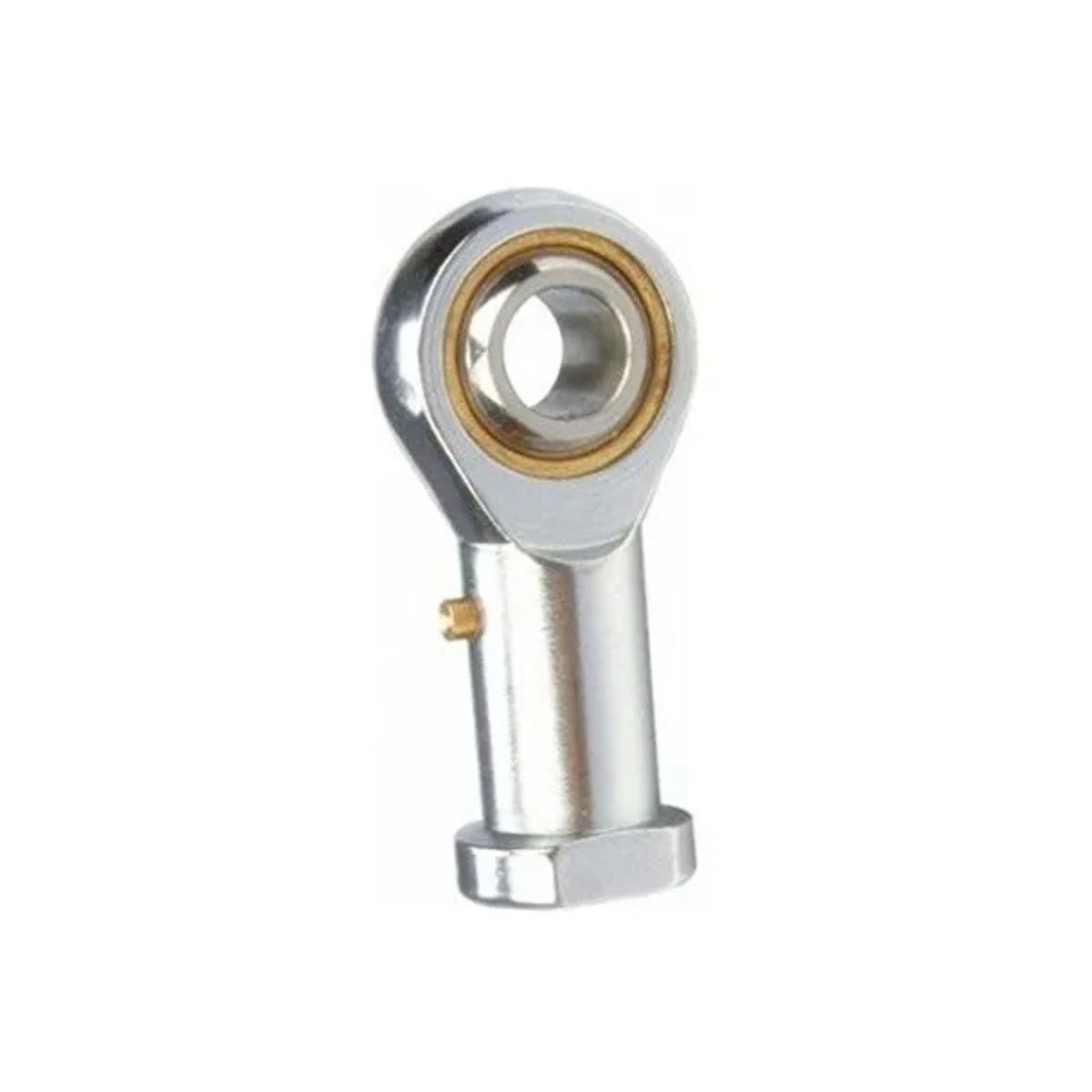

TSFL10 ISB TERMINAL ROTULAR FEMEA ESQUERDA 10x29x14 =PHS10L
Estoques
| Cidade | Quantidade |
|---|---|
| Caxias do Sul | 1 |
| Total | 1 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Faça login para ver o preço e inserir esse produto no carrinho.
CARACTERÍSTICAS TÉCNICAS
O terminal rotular (rod end) TSFL 10 é uma articulação esférica com rosca fêmea esquerda, geralmente autolubrificante, utilizada em cilindros pneumáticos e hidráulicos.
Diâmetro Interno (d) =10 mm (furo da rótula)
Rosca Fêmea = M10 x 1.25 (passo fino comum em pneumática) ou M10x1.5 (dependendo da variação)
Largura da Esfera (B) = 14 mm
Largura da Carcaça (C1) = 10.5 mm
Diâmetro Externo da Esfera (dk) = 15 mm
Diâmetro da Cabeça (D ou d2) = 28 mm a 29 mm
Comprimento Total = 57.5 mm a 58 mm
Centro do furo ao final da rosca (l7) = 43 mm
Tipo = Fêmea (TSFL)
Autolubrificante = Sim (geralmente aço/PTFE ou aço/bronze)
Material = Aço
Aplicação = Cilindros de Ø25/32mm
Carga Estática (Co) = Aprox. 15.0 kN
Carga Dinâmica (C) = Aprox. 10.0 kN
