033050

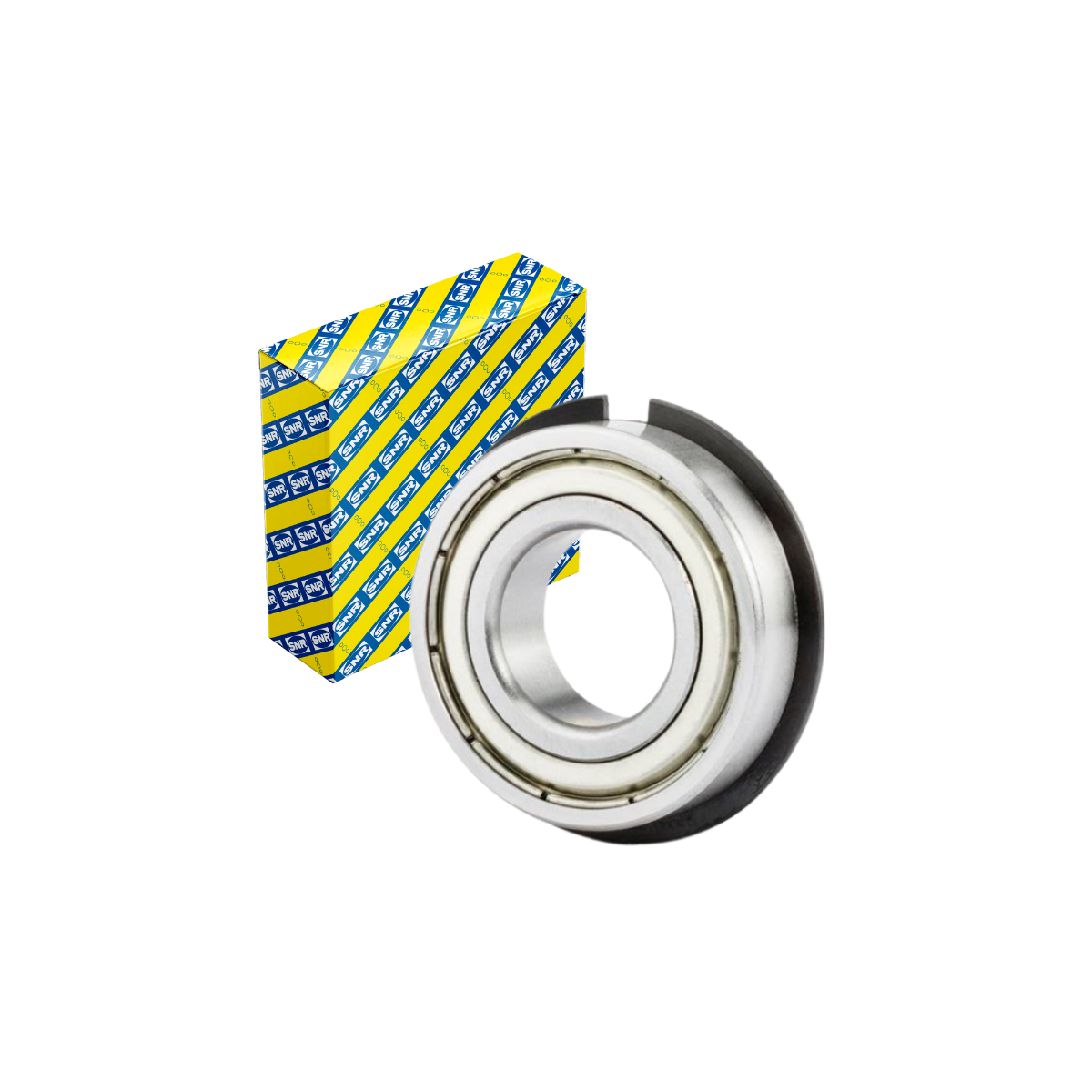

5304NRZZG15 SNR ROLAMENTO INDUSTRIAL DE DUAS CARREIRAS DE ESFERAS CONTATO ANGULAR 20X52X22,2MM
Estoques
| Cidade | Quantidade |
|---|---|
| São Paulo | 5 |
| Total | 5 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Faça login para ver o preço e inserir esse produto no carrinho.
Rolamento rígido de esferas, contato angular, duas carreiras, gaiola em poliamida, ranhura e anel de parada no diâmetro exterior, blindagem nos dois lados

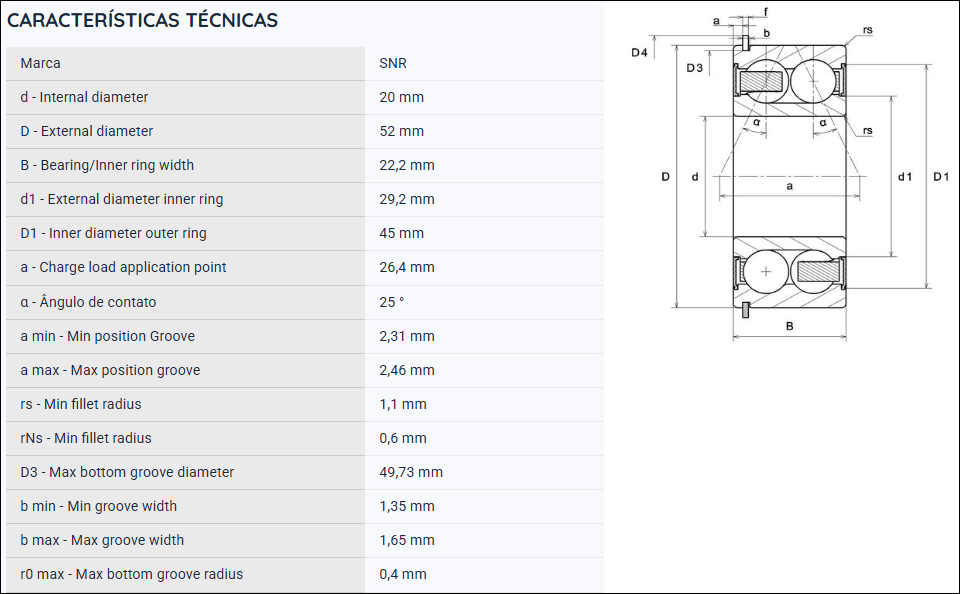

CARACTERÍSTICAS TÉCNICAS
d - Internal diameter = 20 mm
D - External diameter = 52 mm
B - Bearing/Inner ring width = 22,2 mm
d1 - External diameter inner ring = 29,2 mm
D1 - Inner diameter outer ring = 45 mm
a - Charge load application point = 26,4 mm
a - Ângulo de contato = 25 °
a min - Min position Groove = 2,31 mm
a max - Max position groove = 2,46 mm
rs - Min fillet radius = 1,1 mm
rNs - Min fillet radius = 0,6 mm
D3 - Max bottom groove diameter = 49,73 mm
b min - Min groove width = 1,35 mm
b max - Max groove width = 1,65 mm
r0 max - Max bottom groove radius = 0,4 mm

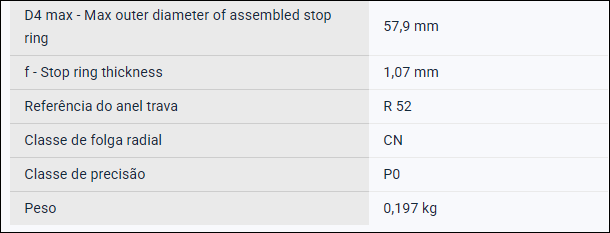

D4 max - Max outer diameter of assembled stop ring = 57,9 mm
f - Stop ring thickness = 1,07 mm
Referência do anel trava = R 52
Classe de folga radial = CN
Classe de precisão = P0
C - Capacidade de carga dinâmica = 22,2 kN
C0 - Capacidade de carga estática = 14,6 kN
Cu - Limite de de carga à fadiga = 0,92 kN
f0 - Coefficient = 13.2
N ref - Reference thermal speed = 9100 rpm
N lim - Mechanical Limit Speed = 10000 rpm
Tmin - Temperatura mín de operação = -20 °C
Tmax - Temperatura máx de operação = 120 °C
CARACTERÍSTICAS TÉCNICAS
d - Internal diameter = 20 mm
D - External diameter = 52 mm
B - Bearing/Inner ring width = 22,2 mm
d1 - External diameter inner ring = 29,2 mm
D1 - Inner diameter outer ring = 45 mm
a - Charge load application point = 26,4 mm
a - Ângulo de contato = 25 °
a min - Min position Groove = 2,31 mm
a max - Max position groove = 2,46 mm
rs - Min fillet radius = 1,1 mm
rNs - Min fillet radius = 0,6 mm
D3 - Max bottom groove diameter = 49,73 mm
b min - Min groove width = 1,35 mm
b max - Max groove width = 1,65 mm
r0 max - Max bottom groove radius = 0,4 mm
D4 max - Max outer diameter of assembled stop ring = 57,9 mm
f - Stop ring thickness = 1,07 mm
Referência do anel trava = R 52
Classe de folga radial = CN
Classe de precisão = P0
C - Capacidade de carga dinâmica = 22,2 kN
C0 - Capacidade de carga estática = 14,6 kN
Cu - Limite de de carga à fadiga = 0,92 kN
f0 - Coefficient = 13.2
N ref - Reference thermal speed = 9100 rpm
N lim - Mechanical Limit Speed = 10000 rpm
Tmin - Temperatura mín de operação = -20 °C
Tmax - Temperatura máx de operação = 120 °C
