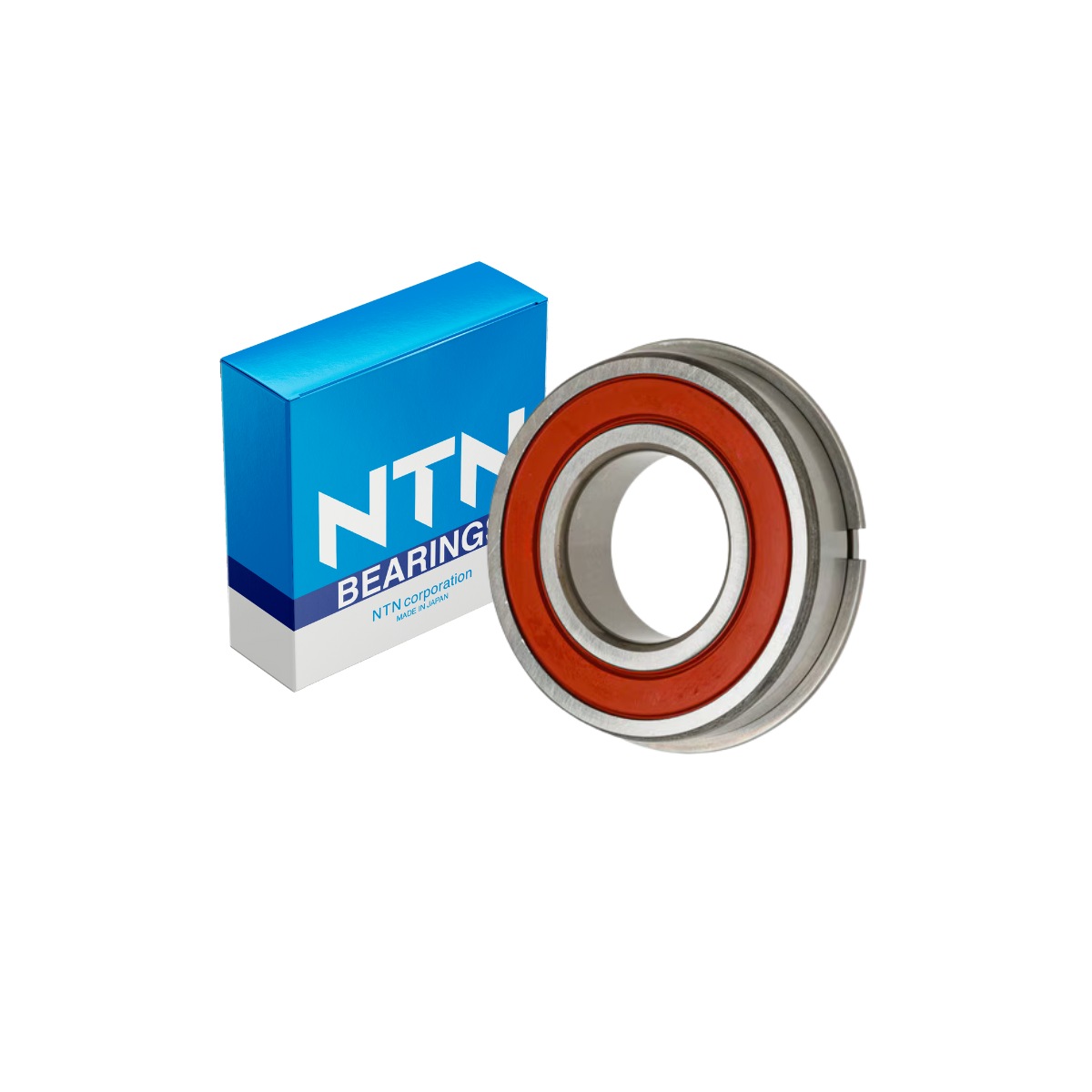

6309NREE SNR ROLAMENTO INDUSTRIAL FIXO ESFERAS 45X100X25(MM)
Estoques
| Cidade | Quantidade |
|---|---|
| Bento Gonçalves | 1 |
| Total | 1 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Faça login para ver o preço e inserir esse produto no carrinho.
Rolamento rígido de esferas, carga radial, gaiola em aço, ranhura e anel elástico no anel externo, juntas com contato nos dois lados

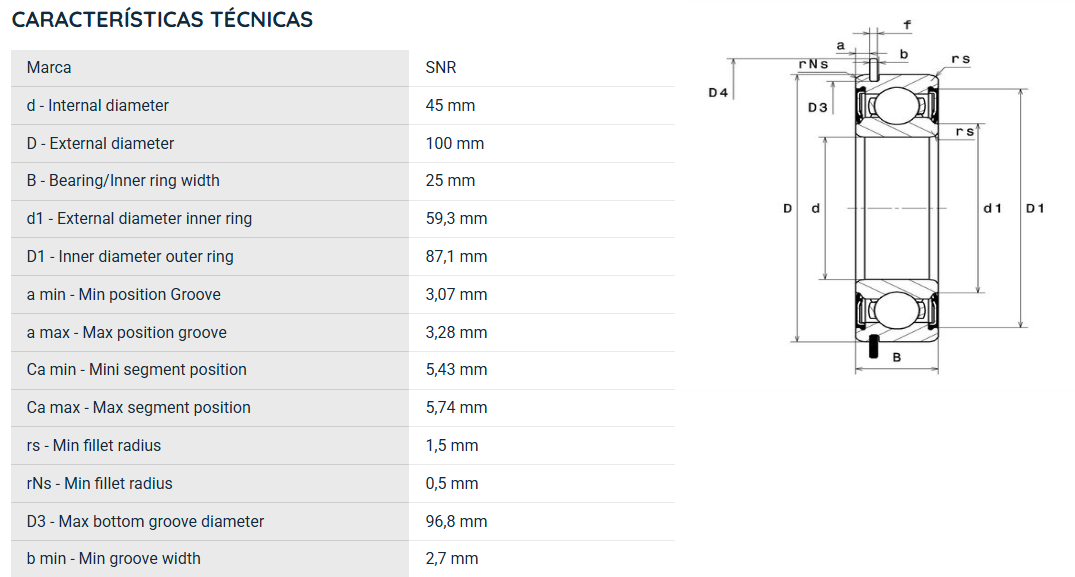

CARACTERÍSTICAS TÉCNICAS
d - Internal diameter = 45 mm
D - External diameter = 100 mm
B - Bearing/Inner ring width = 25 mm
d1 - External diameter inner ring = 59,3 mm
D1 - Inner diameter outer ring = 87,1 mm
a min - Min position Groove = 3,07 mm
a max - Max position groove = 3,28 mm
Ca min - Mini segment position = 5,43 mm
Ca max - Max segment position = 5,74 mm
rs - Min fillet radius = 1,5 mm
rNs - Min fillet radius = 0,5 mm
D3 - Max bottom groove diameter = 96,8 mm
b min - Min groove width = 2,7 mm

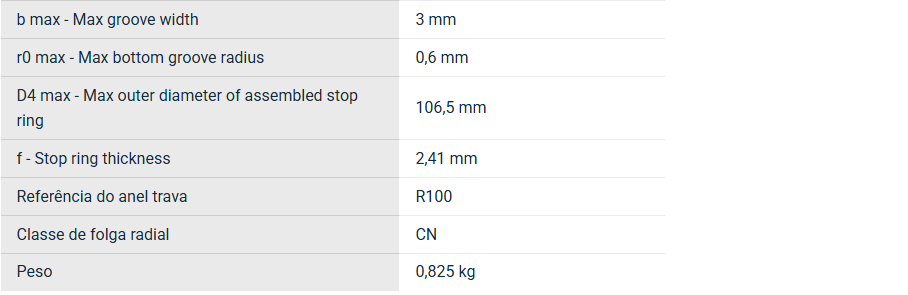

b max - Max groove width = 3 mm
r0 max - Max bottom groove radius = 0,6 mm
D4 max - Max outer diameter of assembled stop ring = 106,5 mm
f - Stop ring thickness = 2,41 mm
Referência do anel trava = R100
Classe de folga radial = CN
DESEMPENHO
C - Capacidade de carga dinâmica = 55,6 kN
C0 - Capacidade de carga estática = 31,7 kN
Cu - Limite de de carga à fadiga =1,44 kN
f0 - Coefficient = 13
N lim - Mechanical Limit Speed = 4800 tr/min
Tmin - Temperatura mín de operação = -30 °C
Tmax - Temperatura máx de operação = 120 °C
