013992

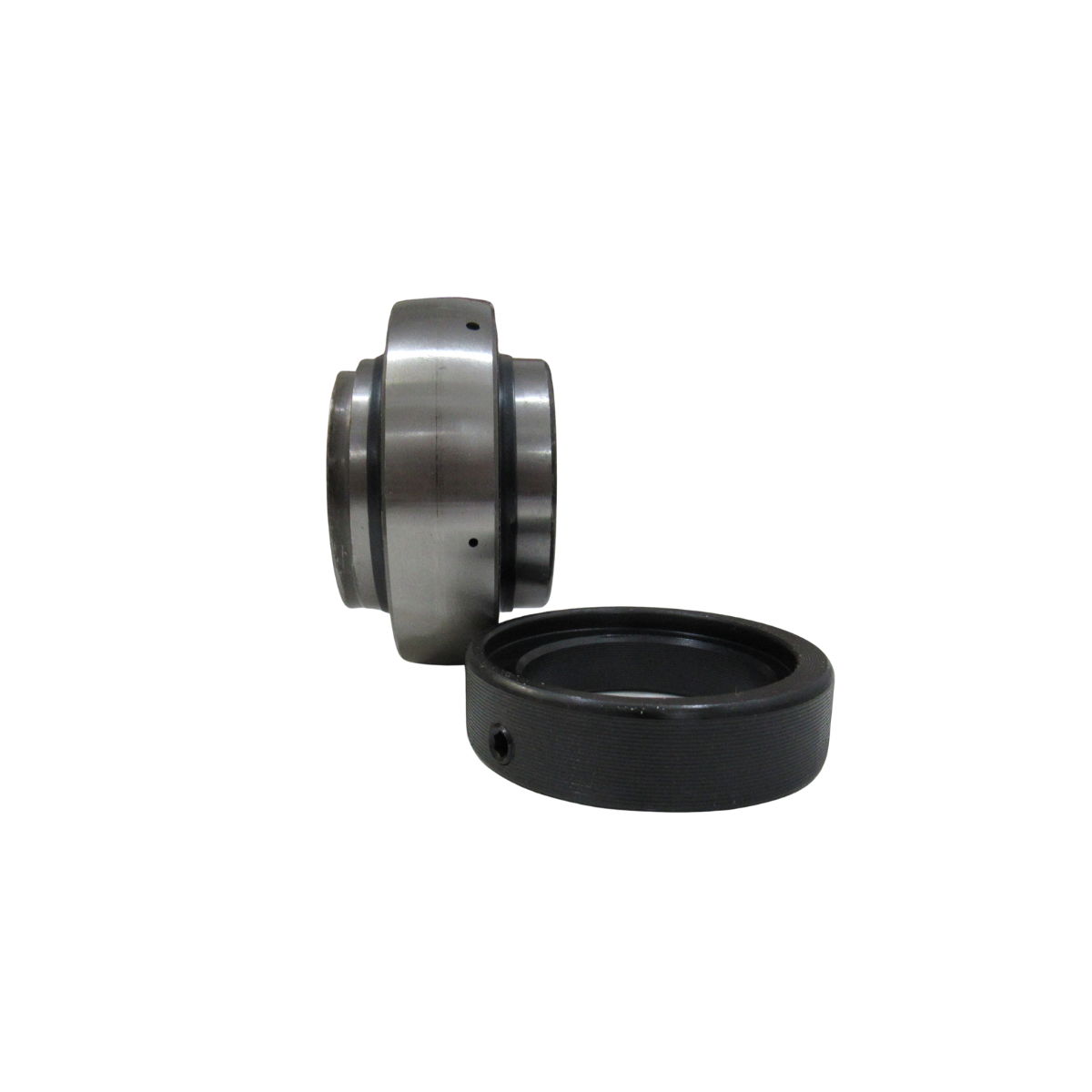

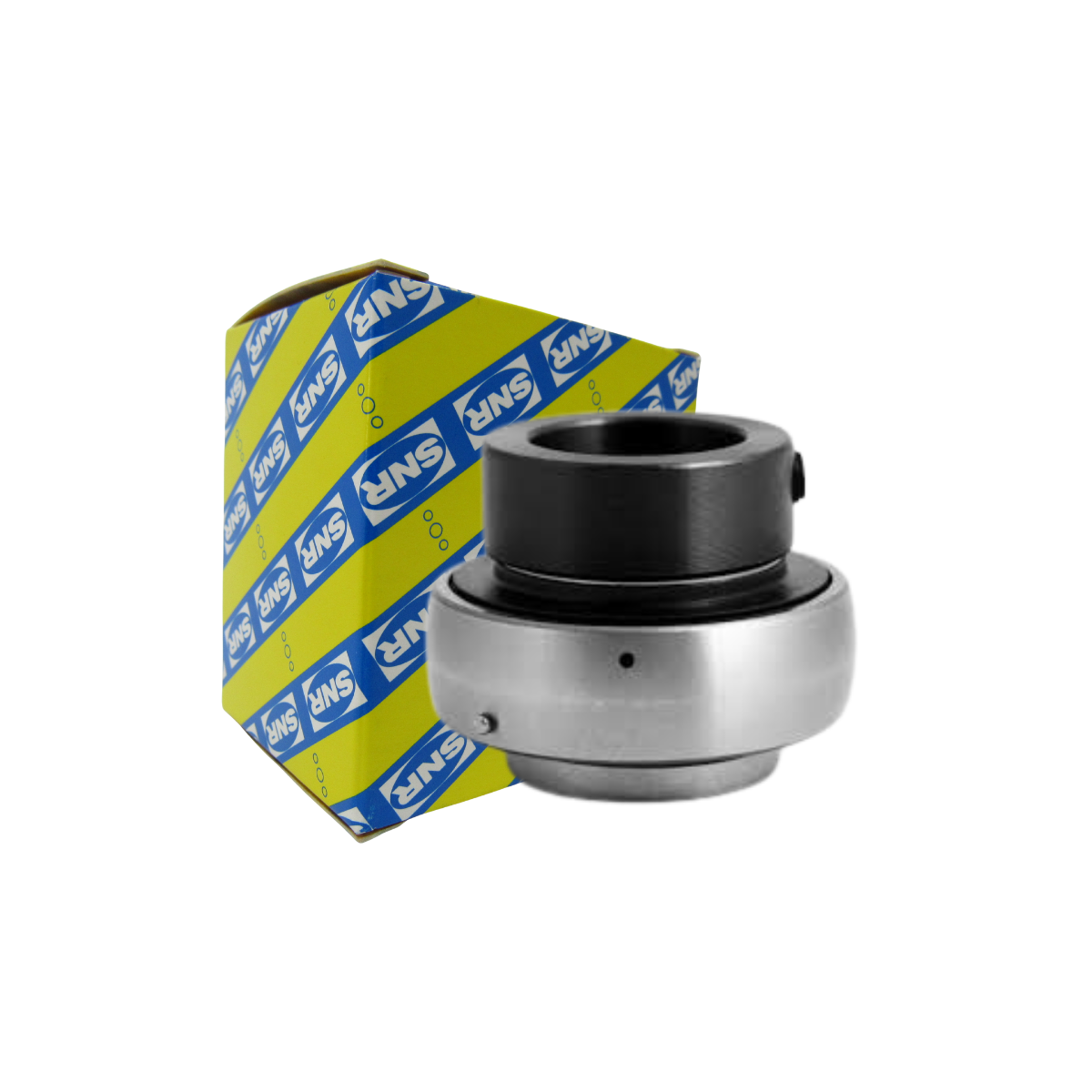

EX315G2 SNR ROLAMENTO FIXO ESFERAS 75X160X100 GNE75=UG315
Estoques
| Cidade | Quantidade |
|---|---|
| Total | 0 |
Clique aqui
e faça seu cadastro, para ver o preço e realizar a compras desde produto.
Diâmetro externo esférico fixado pelo anel de trava excêntrico junta de vedação com anel de projeção

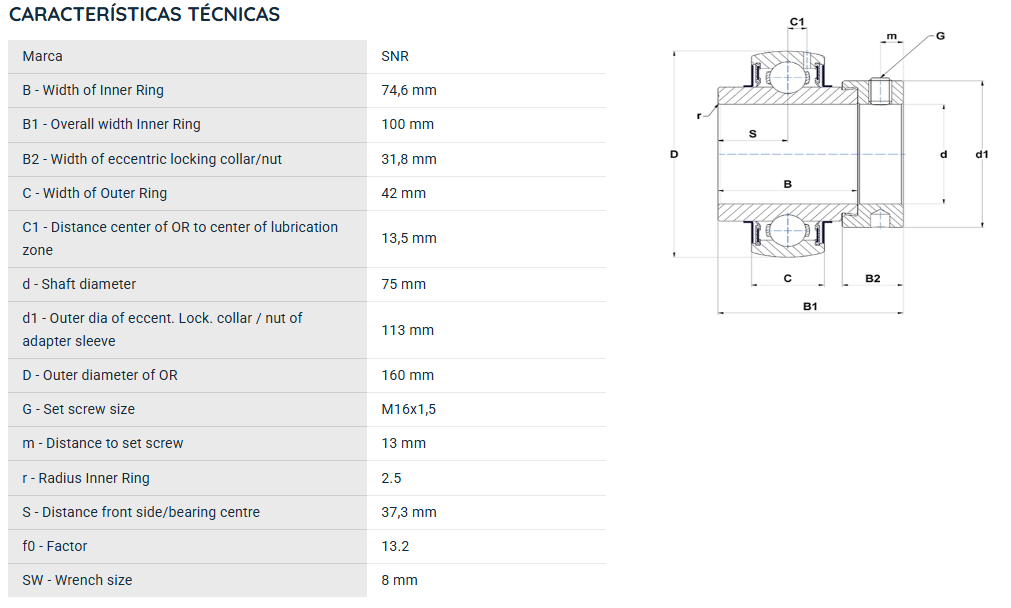

CARACTERÍSTICAS TÉCNICAS
B - Width of Inner Ring = 74,6 mm
B1 - Overall width Inner Ring = 100 mm
B2 - Width of eccentric locking collar/nut = 31,8 mm
C - Width of Outer Ring = 42 mm
C1 - Distance center of OR to center of lubrication zone = 13,5 mm
d - Shaft diameter = 75 mm
d1 - Outer dia of eccent. Lock. collar / nut of adapter sleeve = 113 mm
D - Outer diameter of OR = 160 mm
G - Set screw size = M16x1,5
m - Distance to set screw = 13 mm
r - Radius Inner Ring = 2.5
S - Distance front side/bearing centre = 37,3 mm
f0 - Factor = 13.2
SW - Wrench size = 8 mm
DESEMPENHO
C - Dynamic load rating = 113,36 kN
C0 - Static load rating = 76,8 kN
Operating temperature min. = -20 °C
Operating temperature max. = 100 °C
Torque recomendado para fixação do parafuso de pressão = 64 N-m
